Vídeos de ForkCAD
Cómo se usa ForkCAD, paso a paso: un vídeo corto por cada parte del programa.
-
00 Diseñar una horquilla rígida de acero con ForkCAD: introducción
ForkCAD es un programa web para diseñar horquillas rígidas de bicicleta (unicrown, con corona o segmentada) y sacar las medidas para fabricarlas. En este vídeo te enseño la interfaz y cómo se trabaja con él.
-

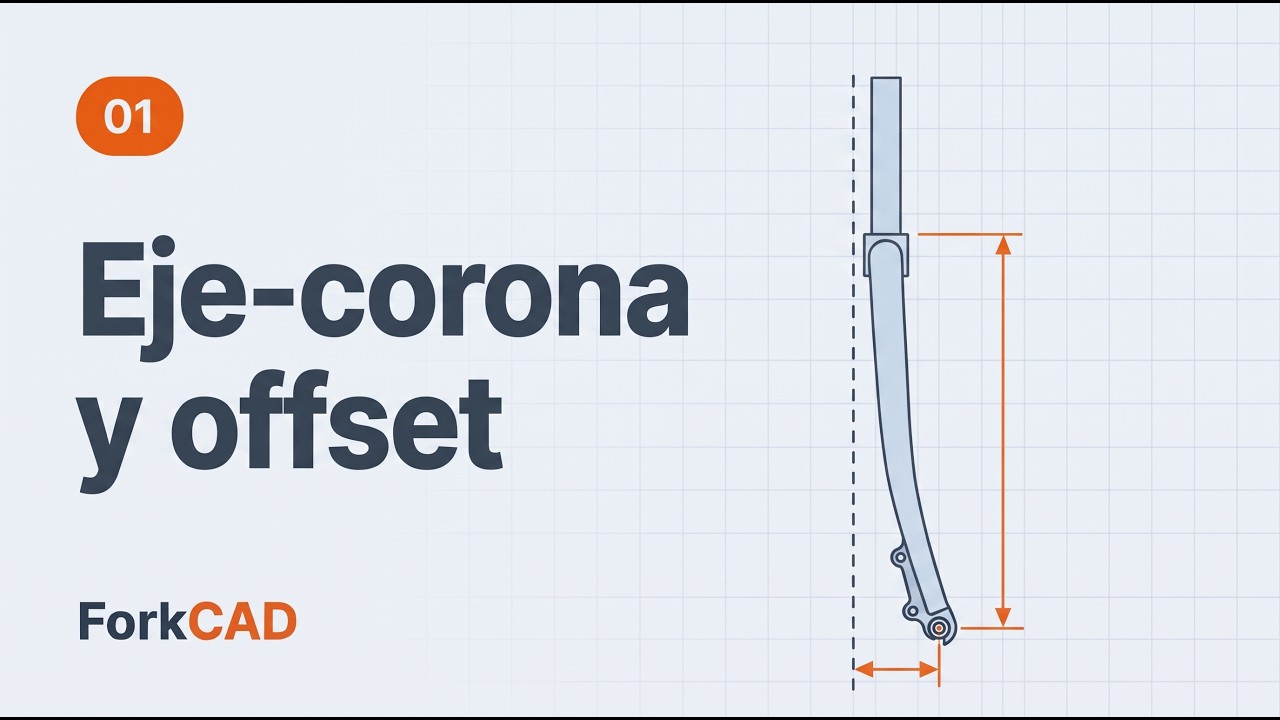

01 Eje-corona, longitud y offset de la horquilla
Cómo se configura la longitud de una horquilla rígida en ForkCAD: el eje-corona (axle to crown), la longitud L en paralelo al steerer y el offset R.
-

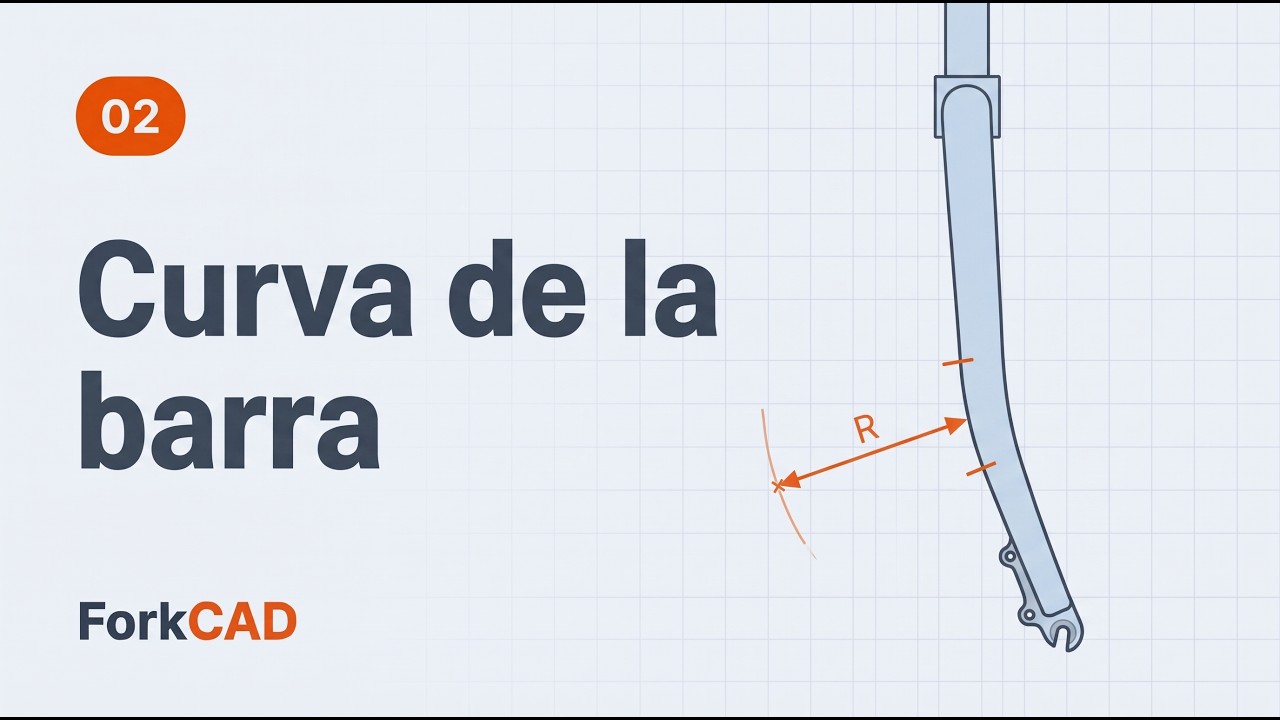

02 Curva de la barra de la horquilla: inicio, final y radio
Cómo se define la curva de la barra de una horquilla rígida en ForkCAD: dónde empieza (V), dónde acaba (Y) y con qué radio (Z).
-
03 Elegir el tubo de la barra de la horquilla: diámetros y longitud
Cómo se configura el tubo de la barra en ForkCAD: sus diámetros arriba y en la puntera, el conificado y la longitud del tubo tal como se fabrica.
-
04 Hombros de una horquilla unicrown: ancho, altura y corona
En la unicrown, la parte de arriba la forman las propias barras al unirse con el steerer. En este vídeo configuramos esa zona en ForkCAD.
-
05 Horquilla con corona: cómo medir la corona y sus casquillos
Cómo se configura una horquilla con corona en ForkCAD, con las barras metidas en los casquillos. Las cotas de la corona se toman con calibre sobre la pieza que vas a usar.
-
06 Horquilla segmentada (sin corona): brazos y unión
Cómo se diseña una horquilla segmentada en ForkCAD: los brazos que unen el steerer con las barras, con una tercera vista desde arriba.
-
07 Steerer de la horquilla: 1", 1 1/8" o cónico
Cómo se elige el steerer de la horquilla en ForkCAD: recto de 1" o de 1 1/8", o cónico hasta 1 1/2".
-

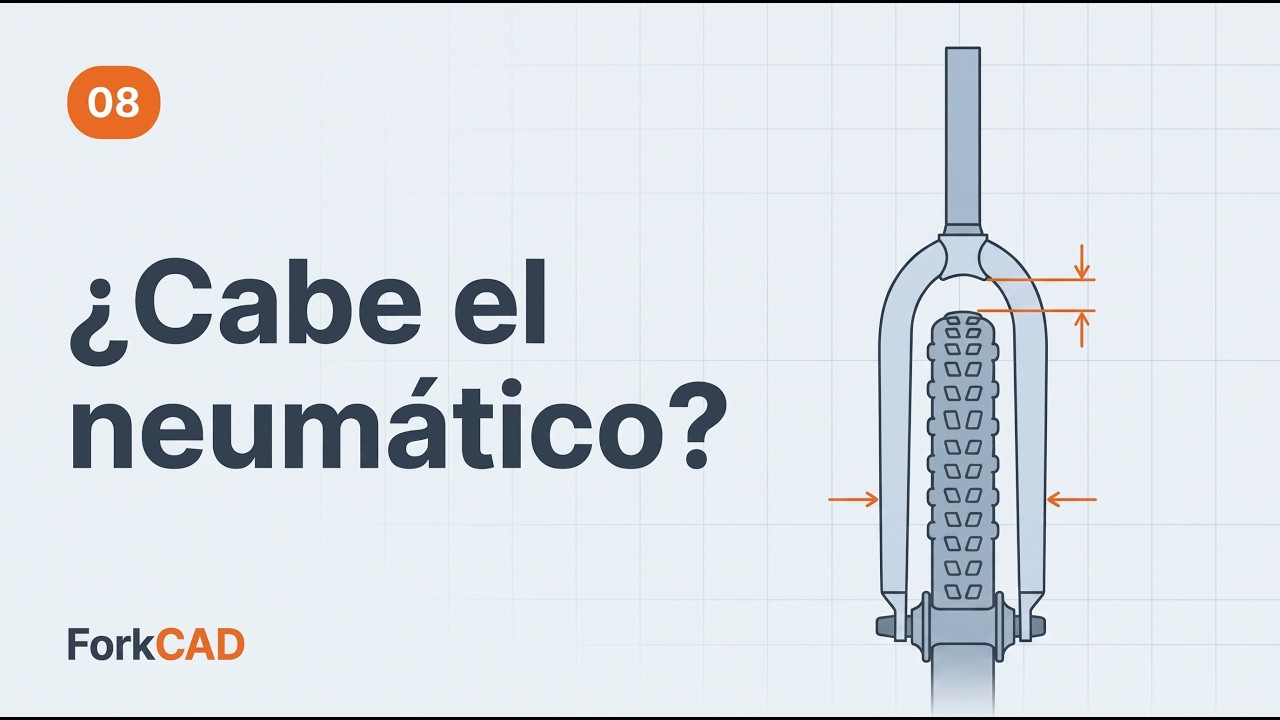

08 Rueda, neumático y buje: que el neumático quepa en la horquilla
Cómo se configura la rueda de la horquilla en ForkCAD y cómo comprobar que el neumático cabe.
-

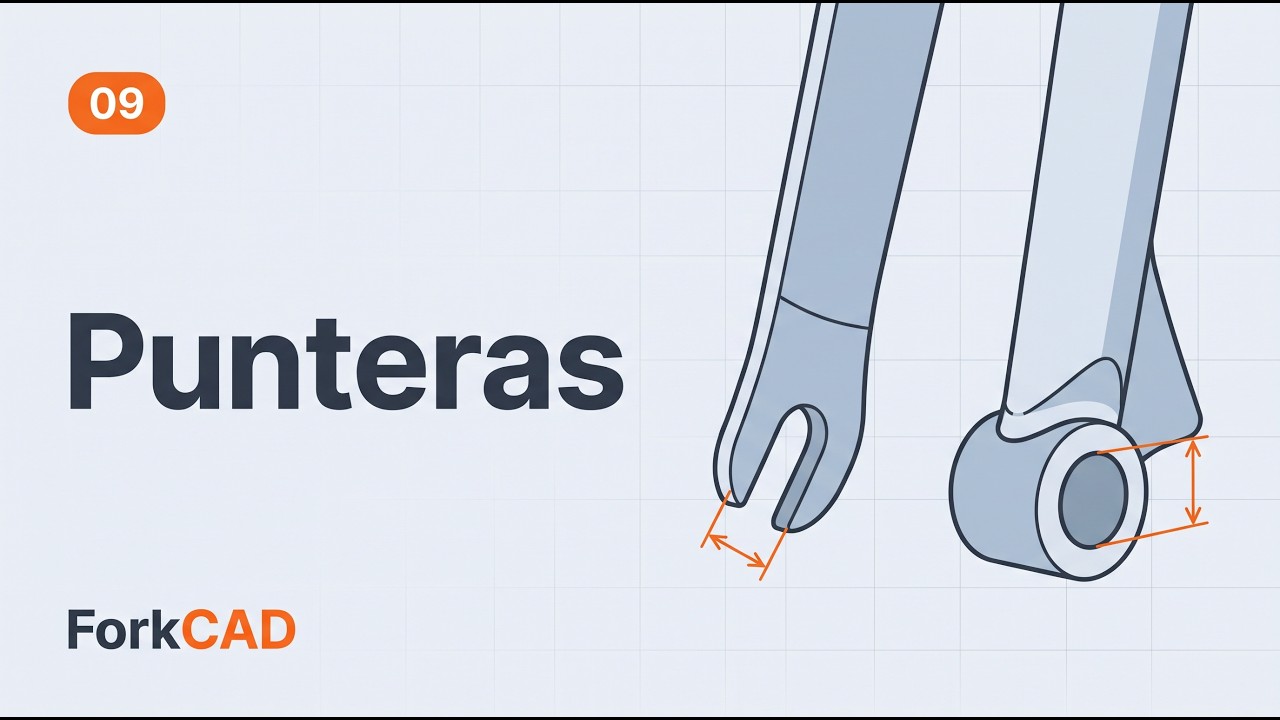

09 Punteras de horquilla: de lengüeta o redondas con aleta
Cómo se configura la puntera de la horquilla en ForkCAD. Hay cuatro tipos: de lengüeta, con o sin ojal, para cierre rápido, y redondas con aleta, para eje pasante o para cierre rápido.
-
10 Frenos en la horquilla: disco, V-brake, cantilever y pinza
Cómo se configura el freno de la horquilla en ForkCAD y qué comprueba en cada tipo: disco, cantilever, V-brake o pinza de llanta.
-
11 Anclajes para portabultos, guardabarros y portabidones
Cómo se colocan los anclajes de la horquilla en ForkCAD: para portabultos, guardabarros o portabidones. Hay tres tipos: barrilete, casquillo insertado y soporte de puntera.
-
12 Guardabarros en una horquilla rígida: que pase entre las barras
Si la horquilla va a llevar guardabarros, ForkCAD comprueba que quepa entre las barras y bajo la corona.
-

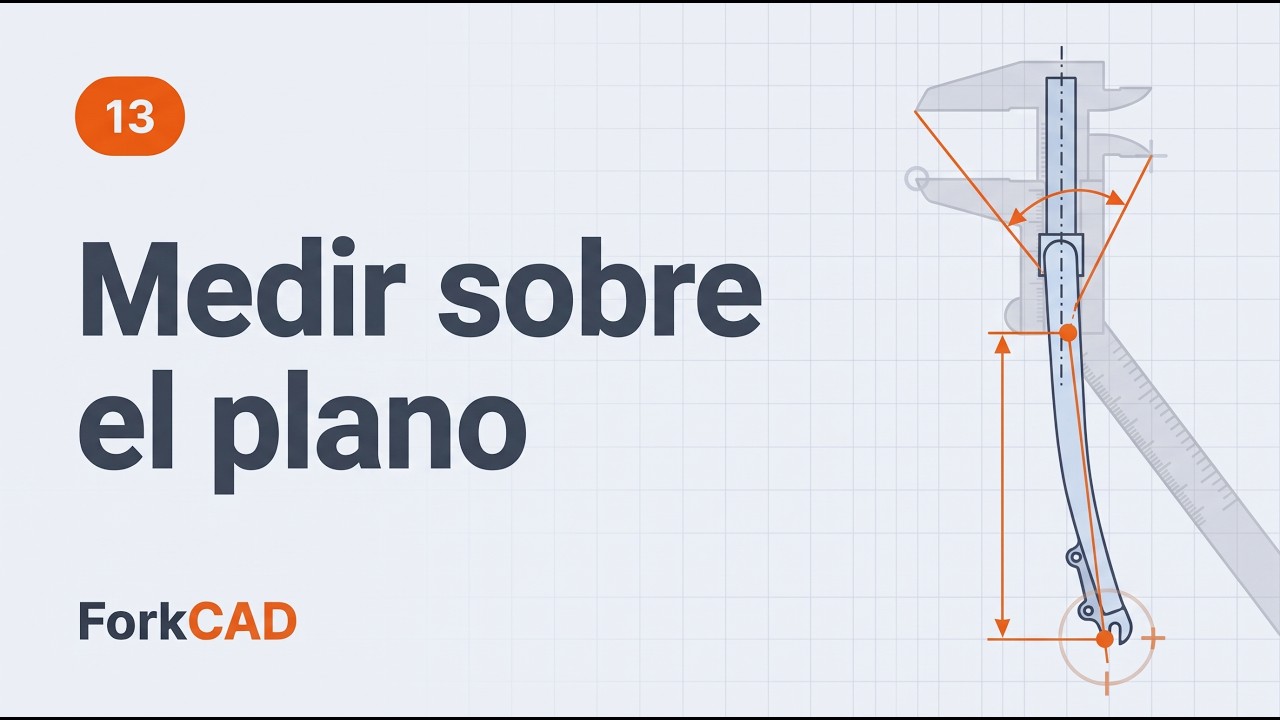

13 Medir distancias y ángulos sobre el plano de la horquilla
Además de las cotas, en ForkCAD puedes medir lo que necesites entre puntos del plano y cambiar cómo se ven las cotas.
-
14 Guardar y abrir tus diseños de horquilla, y crear modelos
Cómo se guardan y se abren los diseños en ForkCAD, y cómo crear modelos con tus propias medidas.
-
15 Hoja de fabricación, plantillas y plano 1:1 de la horquilla
Con la horquilla definida, ForkCAD te da todo lo que necesitas para el taller: la hoja de fabricación con las plantillas, el plano a tamaño real y el archivo DXF.
Al pulsar «Reproducir», el vídeo se carga desde YouTube en su modo de privacidad mejorada; antes no se conecta nada con YouTube. Canal de YouTube de ForkCAD →
