Altura de las bases de V-brake y cantilever en una horquilla 700C
En una horquilla 700C (llanta ISO 622), Shimano sitúa las bases de V-brake y cantilever a 283 ±1 mm del eje de la rueda. Según el dibujo de Shimano, esa altura se mide en paralelo a la barra hasta el eje de la base, no en línea recta desde el eje. Para V-brake, las bases van a 80 mm entre centros (de 77 a 85 mm según el ancho de llanta).
Abajo están las alturas para cada llanta, cómo se miden, qué pasa si se miden en línea recta y las medidas de la propia base, todo del documento técnico de Shimano.
Altura de las bases según la llanta
Shimano da la altura H desde el centro del eje hasta el centro de la base:
| Llanta | Altura H (mm) |
|---|---|
| ISO 559 (26") | 253,5 ±1 |
| ISO 622 (700C) | 283 ±1 |
| ISO 630 (27") | 286 ±1 |
| ISO 584 (650B) | Shimano no la da |
Cómo se mide la altura de las bases: en paralelo a la barra
El dibujo de Shimano marca dos cotas con ángulos rectos:
- H: se mide en paralelo a la barra, a lo largo de su tramo por las bases, desde el eje de la rueda hasta el eje de la base.
- A: distancia perpendicular del eje de la rueda a la línea de la barra que pasa por las bases.
Es decir, el eje de la rueda no está sobre la línea de la barra: queda separado de ella una distancia A, y H se cuenta a lo largo de esa línea. La distancia en línea recta del eje a la base es la hipotenusa: √(H² + A²).
Qué pasa si se miden 283 mm en línea recta
Si se coge un metro y se marcan 283 mm en línea recta desde el eje, la base queda baja. Con la llanta 622 y A = 45 mm:
- En línea recta se miden 283 mm.
- Su componente en paralelo a la barra es √(283² − 45²) ≈ 279,4 mm.
- La base queda unos 3,6 mm más baja de lo que pide el estándar.
Lo correcto es lo contrario: 283 mm en paralelo a la barra, lo que con A = 45 da unos 286,6 mm en línea recta.
Distancia A del eje a la barra
Shimano admite −8 ≤ A ≤ 70 mm. Con el V-brake montado al otro lado de la horquilla, el rango es −70 ≤ A ≤ 8 mm.

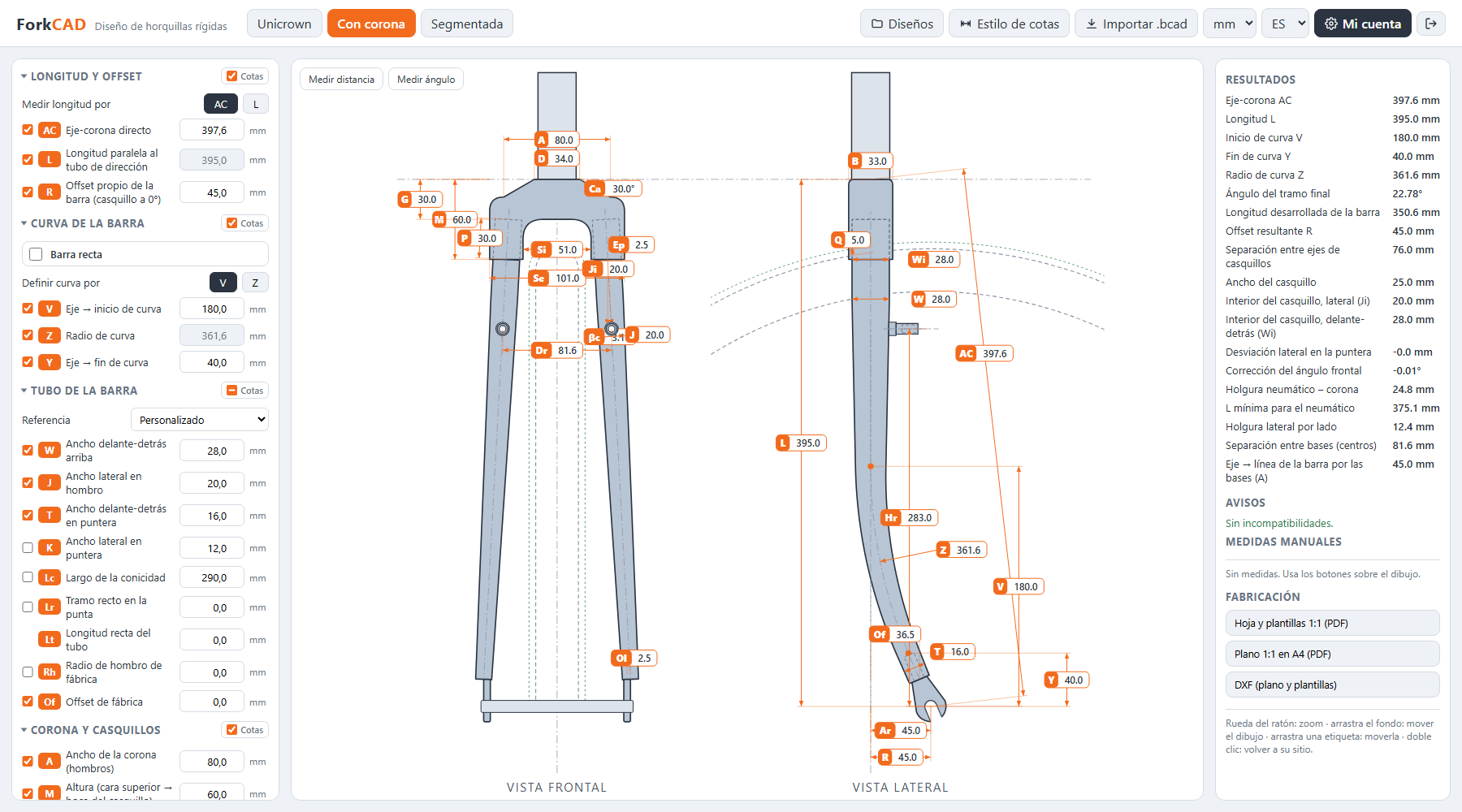

En ForkCAD indicas la altura de las bases y el programa te da la distancia A y la separación entre bases, y las marca en rojo si se salen de lo que admite Shimano.
Separación entre bases de V-brake y cantilever
| Freno | Separación entre centros (mm) |
|---|---|
| V-brake | 80 (de 77 a 85 para llantas de 19 a 33 mm de ancho) |
| Cantilever (BR-R550) | de 65 a 85 |
Con las bases centradas en la barra, la separación es la distancia entre las líneas centrales de las barras a la altura de las bases. Ese mismo ancho entre barras es el que limita el paso de neumático y guardabarros.
Posición en vista superior
En vista superior, el plano de posicionamiento de Shimano (p. 57) acota con C y D cuánto se adelanta o se retrasa cada base respecto a la línea central:
- Cantilever: C = D.
- V-brake: −2 ≤ C = D ≤ 6 mm.
Medidas de la base (boss)
| Dato | Valor |
|---|---|
| Rosca | M6×1 |
| Vástago (sin pintar) | Ø7,98 (0/−0,04) × 16,4 (+0,2/0) mm de largo |
| Cuello junto a la base | Ø10 (+0,1/−0,06) × 5,5 (+0,2/0) mm de largo |
| Base soldada | Ø23 mm como máximo |
| Agujero del muelle | Ø2,4 (+0,4/0) mm, a 8,2–8,5 mm del eje de la base; el V-brake usa el central |
Tope de funda en la horquilla
El tope de funda de la horquilla va a 135 mm o más por encima de las bases, o a 15 mm (BR-R550) o 20 mm (resto de modelos) o más por encima de la zapata nueva.
Si la horquilla lleva disco, las cotas son las de los soportes IS, post mount y flat mount. Para frenos de pinza de llanta, el taladro va en la corona: lo explica horquilla con corona y freno de pinza.
Preguntas frecuentes
¿A qué altura van las bases de V-brake en una horquilla 700C?
A 283 ±1 mm del eje, medidos en paralelo a la barra hasta el eje de la base (Shimano). En 26" son 253,5 ±1 mm y en 27", 286 ±1 mm.
¿Y para 650B?
Shimano no da altura de bases para llanta ISO 584. En ForkCAD la pones tú.
¿Qué separación llevan las bases de V-brake?
80 mm entre centros, de 77 a 85 mm según el ancho de llanta (19 a 33 mm). Para cantilever BR-R550, de 65 a 85 mm.
