Soportes de freno de disco en la horquilla: cotas IS, post mount y flat mount
Los soportes de freno de disco de una horquilla se sitúan desde el eje de la rueda, con la barra en vertical. En IS (base 160) los dos agujeros están a 51 mm entre sí y a 49,7 y 87,3 mm del eje. En post mount los tornillos M6 están a 74,2 mm y, para disco de 160, la cara queda a A = 55,9 mm del eje y el agujero inferior a B = 6,8 mm. En flat mount delantero roscado los tornillos M5 están a 70 mm, con A = 11 y B = 23,5 mm para 140/160.
Abajo están todas las cotas de Shimano y SRAM, cómo se miden y qué margen dejan para la pinza y el disco.
Cómo se miden las cotas A y B desde el eje
Los dibujos oficiales de Shimano y SRAM dan las cotas con la puntera y la barra en vertical, y con el eje de la rueda como origen:
- A: distancia perpendicular del eje al plano de la cara de montaje (la cara de los postes en post mount, la cara trasera de la barra en flat mount).
- B: desplazamiento a lo largo de esa cara, del eje al agujero inferior.
El IS no usa A y B: da el radio de cada agujero medido desde el eje.
Soporte IS (International Standard), base 160
| Dato | Valor |
|---|---|
| Distancia entre agujeros | 51 ±0,1 mm |
| Radio eje → agujero inferior | 49,7 ±0,1 mm |
| Radio eje → agujero superior | 87,3 ±0,1 mm |
| Agujeros | Ø6,2 mm, pasantes y sin rosca |
| Ángulo máximo de la línea de agujeros | 24° |
Posición de los agujeros IS con la barra vertical
A partir de los dos radios y de la distancia de 51 mm, con la barra vertical los agujeros quedan 42,95 mm por detrás del eje, a 25,0 y 76,0 mm de altura. Shimano no da estas cifras directamente: salen de esos tres datos.
El dibujo de Shimano sitúa la cara de montaje IS a 4 mm (+1,3/−0,3) de la cara interior de la puntera, con ejes QR, 15×100 y 15×110.
Zona libre para la pinza IS
SRAM reserva para la pinza un círculo de Ø60 mm con centro 70 mm por detrás del eje y 50 mm por encima, con la barra vertical. Si la barra entra en ese círculo, la pinza choca con ella.
Discos mayores en horquilla IS
La geometría del soporte no cambia: se monta un adaptador IS a post mount. Medidas del adaptador según SRAM:
| Disco | Adaptador sobre IS 160 | Adaptador sobre IS 140 |
|---|---|---|
| 160 mm | sin adaptador | 20 |
| 180 mm | 20 | 40 |
| 200 mm | 40 | — |
| 220 mm | 60 | — |
Existe también la horquilla IS de 140, con sus propios adaptadores (columna derecha).
Post mount: distancia entre tornillos, rosca y par
| Dato | Valor |
|---|---|
| Distancia entre tornillos | 74,2 ±0,1 mm |
| Rosca | 2 × M6×1,0, rosca completa de 12 mm como mínimo |
| Par que debe aguantar la rosca | 9,5 N·m |
| Línea de agujeros, en lateral | 0,94 mm hacia la rueda desde la cara interior de la puntera (9×100, 15×100, 15×110, 20×110 Boost); 5,94 mm con 20×110 antiguo |
| Ángulo máximo | 17° |
Cotas post mount en la horquilla según el disco
A va del eje al plano de la cara de los postes; B, a lo largo de esa cara, hasta el agujero inferior. Shimano y SRAM coinciden en 160 y 203, pero no en 140 y 180, con diferencias de hasta 0,6 mm:
| Disco nativo | Shimano A / B (mm) | SRAM A / B (mm) |
|---|---|---|
| 140 | 47,5 / 1,7 | 47,24 / 1,8 |
| 160 | 55,9 / 6,8 | 55,9 / 6,8 |
| 180 | 64,0 / 12,4 | 64,56 / 11,8 |
| 200 | — | 73,22 / 16,8 |
| 203 | 73,9 / 18,8 | 73,9 / 18,8 |
| 220 | — | 81,88 / 21,8 |

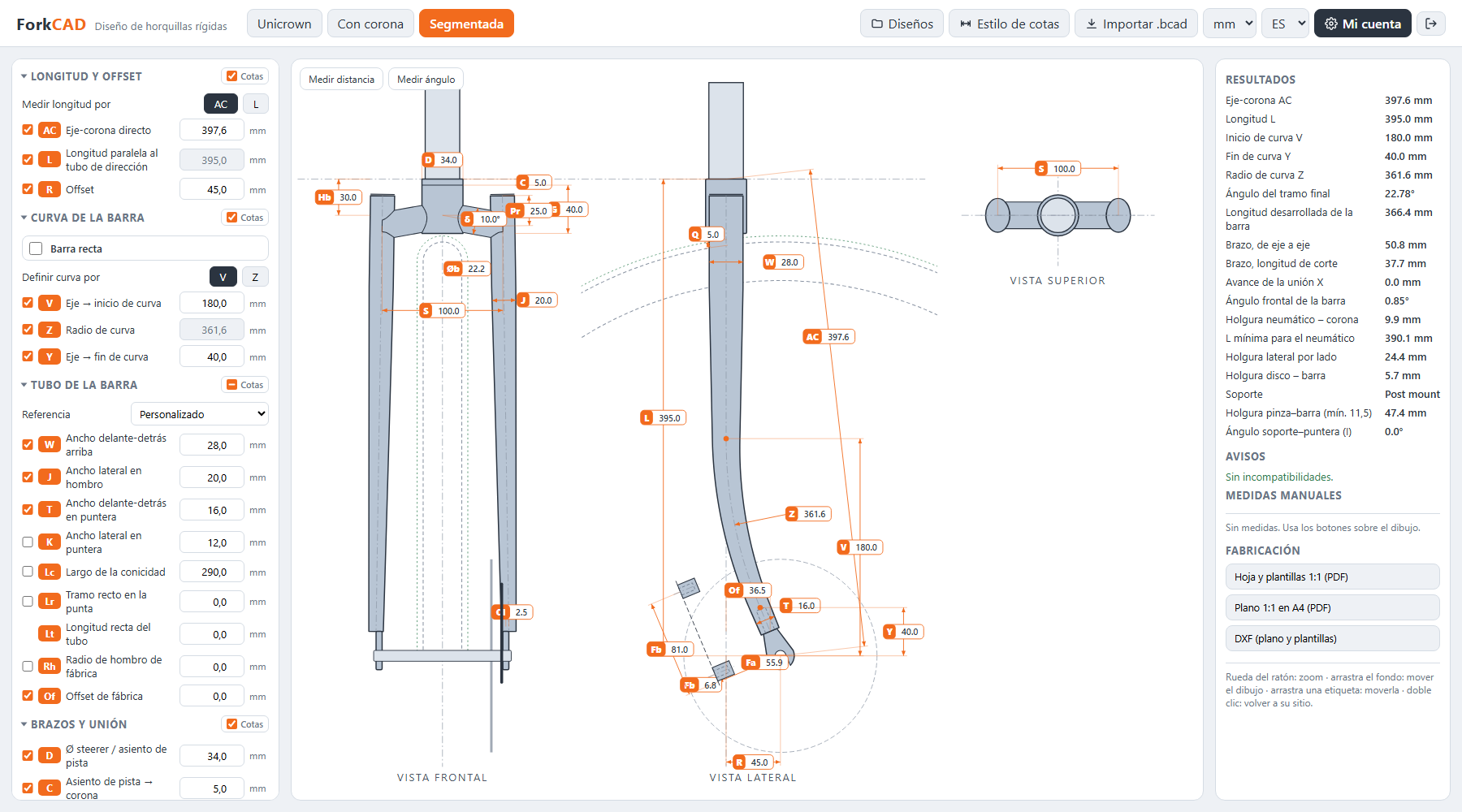

Como el soporte se suelda con un útil posicionador, ForkCAD te muestra dónde queda en la barra y avisa si el disco o la pinza chocan con ella.
Holgura entre la cara de los postes y la barra
Shimano pide entre la cara de los postes y la barra una holgura mínima de 10,0 a 11,5 mm, según la pinza. SRAM no publica zona libre de pinza para post mount ni flat mount de horquilla. La «H (Radius)» de sus tablas es el radio mínimo del paso del latiguillo, no de la pinza.
Adaptadores para discos mayores en post mount
Sobre una horquilla post mount de 160, SRAM indica un adaptador de +20 para disco de 180 y de +40 para 200.
Flat mount delantero roscado
En flat mount la cara de montaje es la propia cara trasera de la barra. Lleva resaltes de Ø13 mm como mínimo y nada puede sobresalir por encima de esa cara.
| Dato | Valor |
|---|---|
| Distancia entre agujeros | 70 ±0,15 mm |
| Rosca | 2 × M5×0,8, rosca completa de 10 mm como mínimo |
| Par de apriete | 6–8 N·m |
| A (eje → cara de montaje) | 11 ±0,15 mm |
| B (eje → agujero inferior, a lo largo de la cara) | 23,5 ±0,15 mm |
| Posición lateral | centro de los agujeros a 1,7 ±0,4 mm de la cara de la puntera, hacia fuera |
| Ángulo máximo | 40° (20° con convertidor) |
La misma horquilla sirve para 140 y 160: el soporte de la pinza va en posición de 140 o girado para 160.
Horquillas flat mount nativas de disco mayor
SRAM publica cotas para horquillas flat mount con soporte nativo de disco mayor:
| Disco | A (mm) | B (mm) |
|---|---|---|
| 140/160 | 11 | 23,5 |
| 160/180 | 16,7 | 32 |
| 180/200 | 22,4 | 40,5 |
| 200/220 | 28,1 | 49 |
Ángulo máximo del soporte respecto a la puntera
El ángulo I es el que forma la línea de agujeros con la puntera. Shimano fija estos máximos:
| Soporte | Ángulo I máximo |
|---|---|
| Post mount | 17° |
| IS | 24° (no con disco de 140) |
| Flat mount | 40° (20° con convertidor) |
Dónde queda el disco respecto a la puntera
En un buje con disco de 6 tornillos (ISO), la cara de apoyo del disco está a 10,5 ±0,3 mm de la cara de la puntera, según SRAM. El disco tiene de 1,85 a 2,0 mm de grosor. Con esos datos, el plano medio del disco queda unos 9,5 mm hacia dentro de la cara de la puntera. Para Boost 110, SRAM no da esa cifra: compruébala con el buje que vayas a montar.
ForkCAD dibuja el disco en su sitio y te avisa si queda demasiado cerca de la barra.
Si la horquilla lleva freno de llanta en lugar de disco, las cotas son otras: están en altura de las bases de V-brake y cantilever.
Preguntas frecuentes
¿Qué distancia hay entre los tornillos de un post mount?
74,2 ±0,1 mm, con dos roscas M6×1,0 de al menos 12 mm de rosca completa. Para disco de 160, A = 55,9 mm y B = 6,8 mm.
¿Puedo montar un disco de 180 en una horquilla post mount de 160?
Sí, con un adaptador de +20 (o de +40 para 200), según SRAM. Si la horquilla se diseña para 180, se puede soldar el soporte en su posición nativa: A = 64,0 y B = 12,4 mm con los valores de Shimano.
¿Por qué Shimano y SRAM dan cotas distintas para 140 y 180?
Sus documentos no coinciden en esos dos discos (47,5 / 1,7 frente a 47,24 / 1,8 en 140; 64,0 / 12,4 frente a 64,56 / 11,8 en 180). En 160 y 203 son iguales.
¿Qué ángulo máximo puede tener el soporte respecto a la puntera?
17° en post mount, 24° en IS y 40° en flat mount (20° con convertidor), según Shimano.
Fuentes
- Shimano, Disc brake – Front/Rear disc brake mount dimensions, Ver. 1.3 (copia alojada por Peter Verdone)
- SRAM 2024 MTB Frame Fit Specifications (p. 128 post mount de horquilla, p. 129 IS de horquilla)
- SRAM 2024 Road Frame Fit Specifications (p. 83 flat mount de horquilla, p. 120 buje)
- SRAM, Disc Brake Caliper Mounting Specifications (adaptadores)
